Product Center

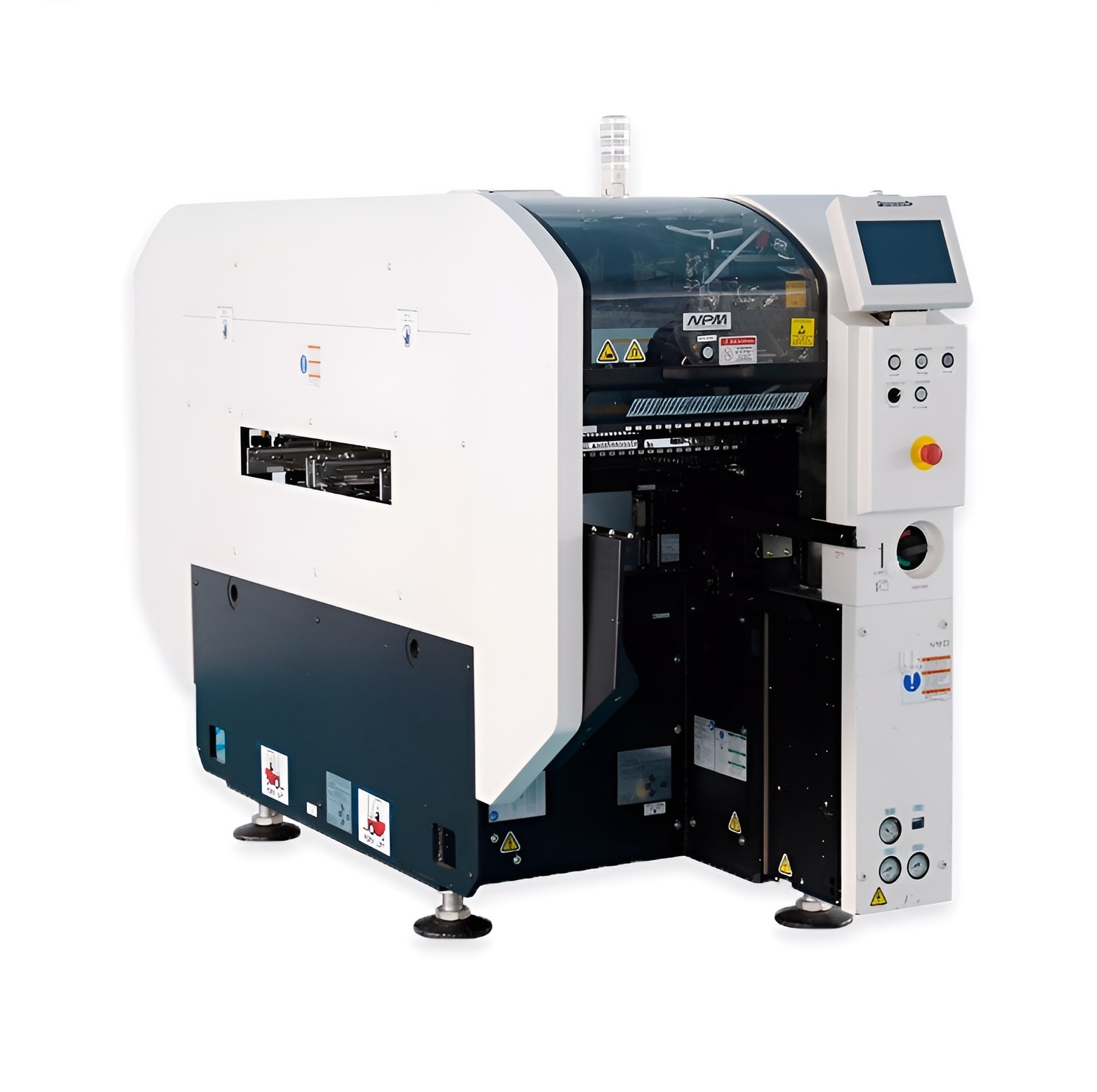

采用輕量16吸嘴貼裝頭 V3 貼裝頭驅動部的驅動控制進化 采用新吸附動作的計算方法
設備介紹
設備特征
元件識別動作時同時驅動X-Y軸，通過選擇最佳路徑，從而提高貼裝速度。
驅動控制的進化，縮短X-Z軸的移動時間，從而提高貼裝速度。
改善微小元件的吸附計算方法，提高實效生產率。
O.E.E.* 改善（設備運轉?機種切換性） *O.E.E. : Overall Equipment Effectiveness（設備綜合效率）
吸附錯誤、識別錯誤發生時的 通過中央管控室的遠程操作， 復數機種的生產時，為了使準備 作業
恢復作業實現自動化。削減停 縮短現場操作員的作業時間。 量最小化而進行優化，提高機種切換
機損失，提高運轉率。 削減運轉損失，改善O.E.E.。 性。 縮短生產準備時間，提高運轉率。
保養／維護

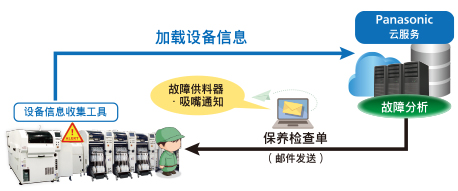

這是使用云服務的合同。把設備信息加載到我司的云服務器，抽出需要確認的供料器或吸嘴。把結果作成建議保養單，提供給客戶。
*1:需要保養服務合同（詳細請咨詢擔當銷售。）

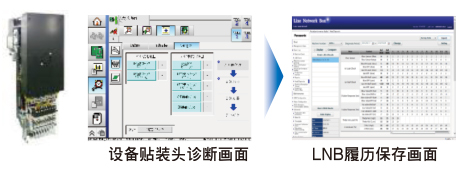

定期自動診斷貼裝頭，保存履歷。把握狀態變化，并預防保養，減少由于貼裝頭原因發生的損失，以及突發的設備停機。
規格參數
機種名 | NPM-D3A | |
基板尺寸*1 | 雙軌式 | L 50 × W50 ～ L 510 × W 300 |
單軌式 | L 50 × W50 ～ L 510 × W 590 | |
基板替換時間 | 雙軌式 | 0s* *循環時間為3.6s以下時不能為0s。 |
單軌式 | 3.6 s* *選擇短型規格傳送帶時 | |
電源 | 三相 AC 200, 220, 380, 400, 420, 480 V 2.7 kVA | |
空壓源 *2 | 0.5 MPa, 100 L /min（A.N.R.） | |
設備尺寸*2 | W 832 × D 2 652 *3 × H 1 444 *4 | |
重量 | 1 680 kg（只限主體:因選購件的構成而異。） | |

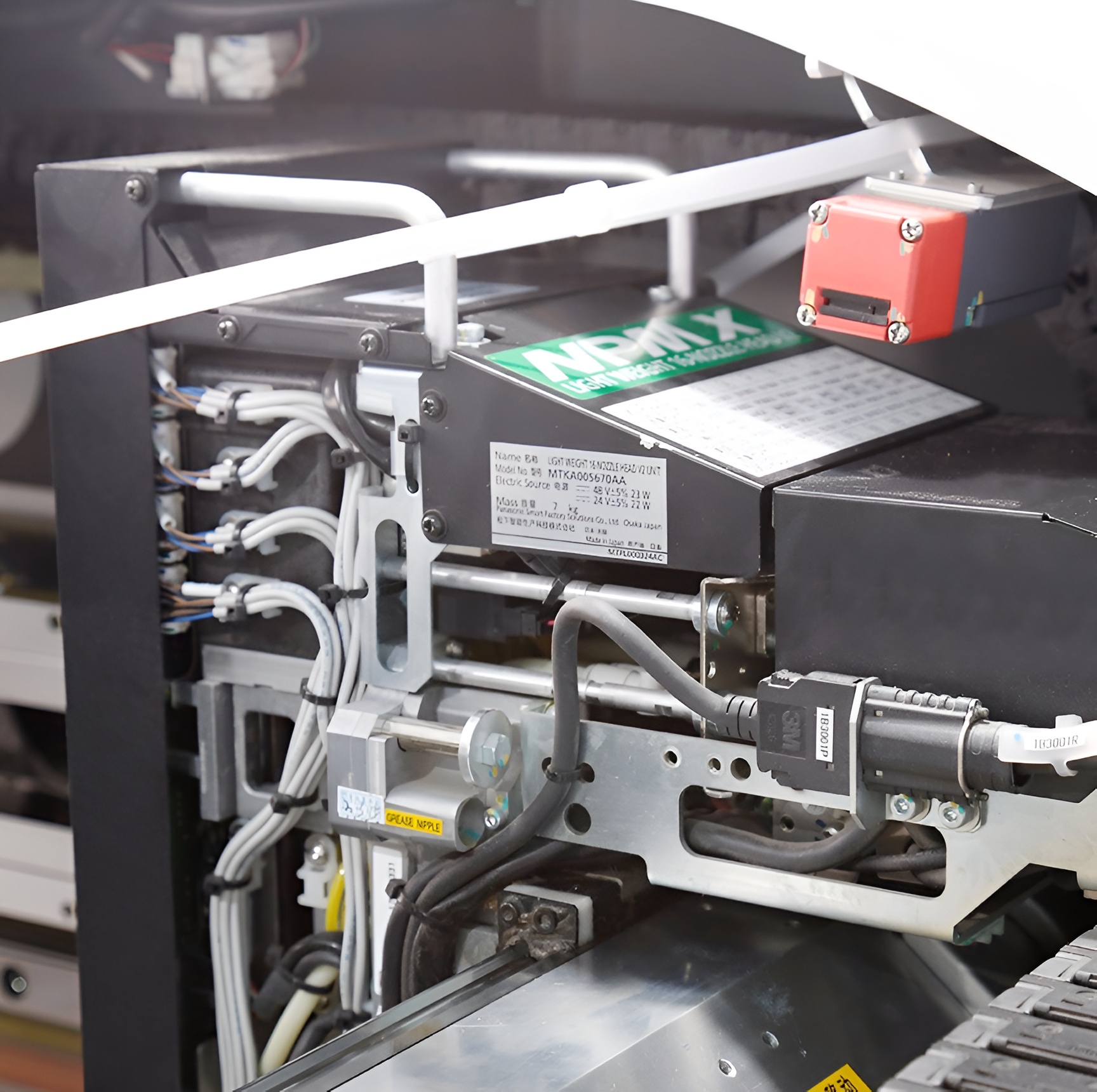

裝頭 | 輕量16吸嘴貼裝頭 V3（每貼裝頭） | ||
高生產模式「ON」 | 高生產模式「OFF」 | ||
最快速度 | 46 000 cph（0.078 s/芯片） | 38 000 cph（0.095 s/芯片） | |
貼裝精度（Cpk≧1） | ± 37 μm/芯片 | ± 30 μm/芯片（± 25 μm/芯片*5） | |
元件尺寸 | 0402芯片*6 ? L 6 × W 6 × T 3 | 03015*6*7 / 0402芯片*6 ? L 6 × W 6 × T 3 | |
元件供給 | 編帶 | 編帶寬：4 / 8 / 12 / 16 mm | |
Max. 68 品種（4、8 mm 編帶、小卷盤） | |||
*1 | 由于基板傳送基準不同，不可與NPM（NM-EJM9B）、NPM-W（NM-EJM2D）、NPM-W2（NM-EJM7D）雙軌規格直接連接。 |
*2 | 只限主體 |
*3 | 交換臺車安裝時D尺寸 |
*4 | 顯示器、信號塔、天頂風扇蓋除外。 |
*5 | ±25μm貼裝對應是選購件。（本公司指定條件） |
*6 | 03015/0402芯片，需要專用吸嘴和編帶供料器 |
*7 | 03015貼裝對應是選購件。（本公司指定條件: 貼裝精度 ±30μm/芯片） |
*速度、檢查時間及精度等值，會因條件而異。
*詳細請參照《規格說明書》。
